悬臂货架


悬臂货架


悬臂货架

一、产品释意

悬臂式货架就是在传统的货架支柱上装设外悬臂,是一种放置长形物的专用货架,适用于存放长物料、环形物料、板材、管材等不规则物料。

二、适用范围

    适用于机械制造行业和建材行业。

三、使用效果

    高效存放木料、管材、长形物料,使用悬臂式货架管理方便,视野开阔。如需叉车存取货物时,货架高度一般在2.5米内较合适,悬臂长度可在1.5米内;如果在悬臂上加搁板,则适合空间小高度低的库房。总体而言,悬臂架比普通货架利用率更高。

四、产品分类

   悬臂式货架也有单臂双臂之分,用户可根据自己的空间进行选择;根据承载能力可分为轻量型、中量型和重量型。

五、支持定做

    我公司可根据用户空间支持定做各种规格的单面式或双面式悬臂货架,具有结构稳定,载重能力好,空间利用率高等特点,我们厂家直销,省去中间环节,把利润直接让给买家。

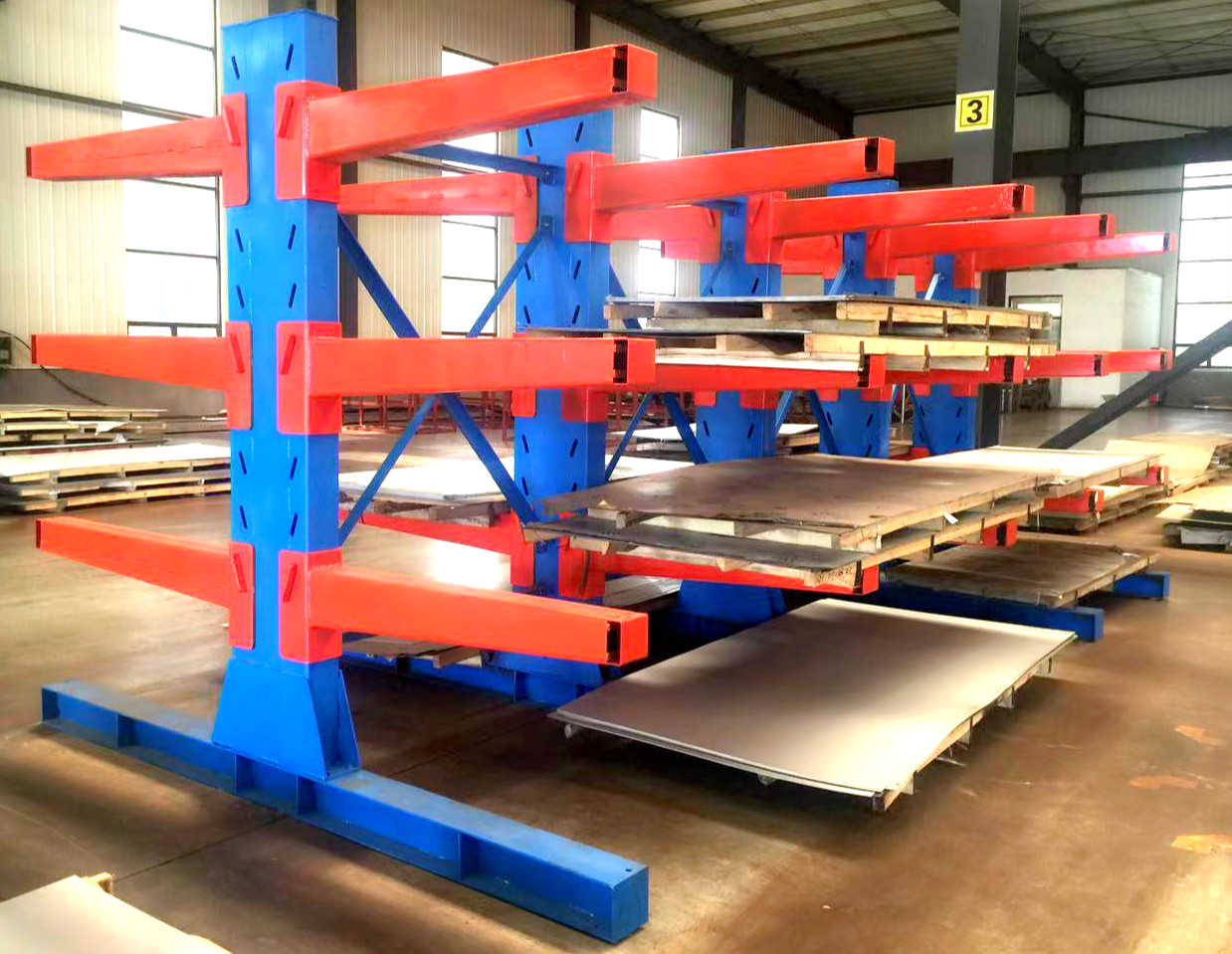

我公司其中一个双面式悬臂货架产品详情:

1、双悬臂架规格:~6000mm*~2860mm*~2500mm

2、选材  立柱:Q345B/5.0  底座:Q345B/8.0  悬臂:Q345B/5.0

         底座与立柱之间采用10.9级螺栓链接。

3、参数:臂长~1200  层高分别为:~810mm1530mm2250mm

         承载:两悬臂链接承载~3.5-4

         悬臂间距:~1588mm

注:目前市面上的悬臂式货架材质多数使用Q235,厚度也达不到我们的厚度。

具体参数:

序号

所属

名称

类型

材质

厚度

1



底座焊接总成



底座下板

零件

Q345B

8.0

2

底座立板

零件

Q345B

8.0

3

底座上板

零件

Q345B

8.0

4

底座堵头

零件

Q345B

5.0

5

底座加强板

零件

Q345B

8.0

6



立柱焊接总成

立柱安装板

零件

Q345B

8.0

7

立柱

零件

Q345B

5.0

8

立柱底部加强板

零件

Q345B

8.0

9





悬臂焊接总成

悬臂安装座

零件

Q345B

8.0

10

左悬臂

零件

Q345B

5.0

11

右悬臂

零件

Q345B

5.0

12

端部堵板

零件

Q345B

5.0

13

限位柱安装板

零件

Q345B

3.0

14

限位柱总成

限位柱

零件



15

限位圆环

零件

Q345B

3.0

16





悬臂货架独立单元

插板

零件

Q345B

18.0

17

开口销Q5005040

标准件

碳钢

5,长度40-60mm

18

法兰螺母M12

标准件

碳钢


19

螺栓M12*35

标准件

碳钢

10.9

20


安装板

零件

Q345B

8.0

21


横拉杆

零件

Q345B

5.0

22


斜拉杆

零件

Q345B

5.0

23


法兰螺栓M10*30

标准件


10.9

24


法兰螺母M10

标准件


10.9
